Panoramique cylindrique polaire 1990.08a

1990.08a

L'axe du cylindre est parallèle à l'axe des pôles (dirigé vers l'étoile polaire). Le cylindre a été tronqué par un plan horizontal passant par la pointe. Le support est semi-translucide (simple papier blanc) : la lecture peut être extérieure, autant qu'intérieure.

Dans un modèle polaire, les 8 des lignes horaires sont tous identiques et équidistants.

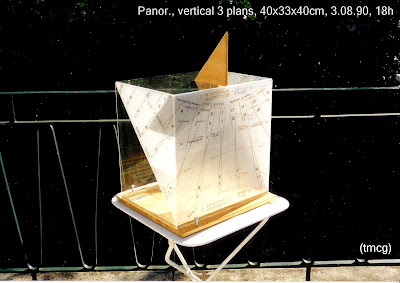

Panoramique, vertical 3 plans, translucide 1990.08

1990.08

Tracé manuel par calcul graphique (tmcg)

Les 3 plans verticaux sont : Plein Sud, Ouest et Est.

Le matériau translucide permet la lecture de l'heure extérieure, outre la lecture intérieure.

Mon 1er soleilheur : Panoramique, 4 plans 1990.03'

1990.03'

Tracé point par point durant 3 ans les jours de soleil, puis vérifié par calcul graphique et mis au propre manuellement avec une couleur pour chaque saison. Sur matériau opaque (bois) : lecture intérieure.
Les 4 plans sont : 3 plans verticaux : plein Sud, Ouest et Est, et 1 plan horizontal. La pliure "horizontal-vertical plein Sud" se trouve sur la ligne (toujours droite) des équinoxes.
Une telle structure, qui permet de lire l'heure toute la journée, a été qualifiée par la suite de panoramique.

_______

J'ai scanné une sélection de photos prises au cours des 3 années de tracés point par point, d'avril 1987 à mars 1990.

Cliquer sur le triange central et laisser défiler.

On peut agrandir en cliquant sur le coin bas gauche "gestation", puis, soit on clique sur "diaporama" et on laisse défiler ; soit on clique sur chaque petite photo qui devient de taille moyenne et qu'on peut agrandir avec la loupe.
