Cylindrique à 45°, sem. sép. tourniquet 2008.09

2008.09

C'est une adaptation du modèle "barque" (2006.02b) où je remplace les demi-cubes à 45° par des demi-cylindres à 45°. L'utilisation prévue en est analogue : lecture extérieure, à hauteur d'homme au moins, visible de loin, comme un lampadaire. On peut aussi le qualifier d'"universel" car il est adapté aux pays proches de l'équateur (ensoleillés). Pour une structure identique dans tous les cas, on l'équipe à volonté avec des tracés adaptés aux coordonnées géographiques du lieu.

Le progrès réside dans le tracé unique, au lieu de 3 tracés différents (Sud45°, Ouest et Est) que l'on doit raccorder avec soin.

Fantaisie : bouteille d'heure 2008.02

2008.02

Très séduisant, ce modèle nécessite néanmoins une bouteille dont l'homogénéité du verre soit suffisamment régulière, sinon l'ombre du crayon est déformée ou peu nette. J'ai trouvé cette bouteille qui convenait, mais ses "soeurs" (même marque commerciale : un vin blanc de cuisine) furent défectueuses. D'autre part il vaudrait mieux qu'elles soient en verre blanc (pour le deuxième semestre orange), plutôt qu'en verre vert comme ici (qui se trouve convenir pour un premier semestre vert.

Récemment j'ai pu trouver (au Petit Casino de mon quartier) des bouteilles en plastique d'une eau minérale gazeuse parfumée qui répond à mes exigences. Toutefois il faut les lester ( avec des petits cailloux par exemple), car vides elles ne sont pas du tout stables comme le seraient des bouteilles en verre.

Fantaisie : verre à heure 2, 2007.11

2007.11

Ici la" pointe" est ... une pointe, par exemple un crayon taillé avec un taille-crayon : rien de plus commun ! Ce crayon est fxé au centre du fond du verre, sa longueur ayant été ajustée pour que
sa pointe soit au ras du plan du haut du verre (le plan de l'horizon).
Alors l'heure est parfaitement lisible jusqu'au coucher du soleil.

Fantaisie : verre à heure 1 2007.10

2007.10

C'est une application du modèle cylindrique vertical centré, matériau translucide (2002.08b).

Il est prévu un kit de 2 verres de forme identique, l'un pour le premier semestre (vert) , l'autre pour le deuxième semestre (orange). Ici le point de lecture est une oeilleton inversé, système déjà souvent utilisé, mais qui fonctionne moins bien à mesure que l'on s'approche de l'horizon (vers le coucher du soleil par exemple).

Cadran solaire 2000.06a et 2000.09 de l'école de Saint-Vit

2000.09

Photo prise le 26 septembre 2000, à 15 h-6 mn (heure d'été, lecture des chiffres rouges ; on lit 15 h )

2000.06a

Il n'est pas à sa place chronologique, mais ce n'est pas en fait un soleilheur : c'est une sorte de compromis pour lire l'heure de la montre à peu près, malgré les lignes horaires droites.
C'était un projet présenté par le tailleur de pierre François-Bernard Gris à la municipalité de Saint-Vit, ayant fait appel à moi pour le tracé. Le devis avec des lignes courbes excédait les possibilités budgétaires ; la simplification, remplaçant chaque huit par une droite moyenne, a été acceptée.

Intercalées entre les droites moyennes donnant l'heure légale approximative, colorées en bleu pour l'automne-hiver et rouge pour le printemps-été, sont gravées les lignes horaires de l'heure solaire, colorées en noir et numérotées en chiffres romains. Le détail apparait sur la figure suivante (2000.09).

Lecture intérieure par en-dessous 2007.04c

2007.04c

Lampadaire, demi-cercle translucide 2007.04a

2007.04a

Lampadaire au couchant 2007.04

2007.04

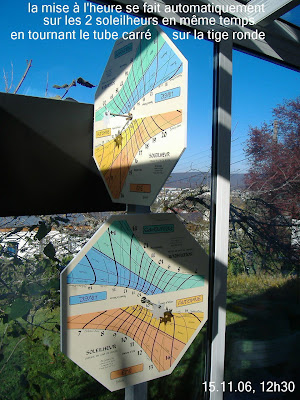

Mise à l'heure simultanée 2006.11a

2006.11a

Poteau adapté : tube carré sur tige ronde 2006.11

2006.11

Sur poteau carré, fixatjion directe 2006.10a

2006.10a

Fixation provisoire : l'envers du décor 2006.10

2006.10

Tête de lampadaire sous vitrine, 2006.09d, lecture intérieure

2006.09d

Tête du lampadaire sous vitrine 2006.09c

2006.09c

Table-vitrine, lecture intérieure 2006.09b

2006.09b

Soleilheur sous table-vitrine 2006.09a

2006.09a

Une table vitrine indépendante du soleilheur permet de régler horizontalement celui-ci seulement, et de laisser la table reposer naturellement sur le sol tel qu'il est (notamment une terrasse ayant toujours par principe une légère pente pour l'écoulement des eaux de pluie). Elle permet aussi de s'appuyer sur la table sans précaution spéciale, sans obliger le soleilheur à être lui-même assez robuste (2005.09b).

Remarquons aussi que j'ai pu donner des couleurs différentes aux deux semestres en les recouvrant de pellicules colorées transparentes.

De plus on peut envisager de placer sous la vitrine n'importe quel type de soleilheur panoramique, par exemple le "lampadaire", utilisé alors en lecture intérieure (2006.09d).

2 octogonaux sur chéneau 2006.08

2006.08

Sur un chéneau, il peut être commode de fixer provisoirement, avec des serre-joint, l'un ou les deux modèles, lors d'essais sur une nouvelle maison à équiper.

2 octogonaux sur balustrade 2006.04a

2006.04a

Sur une balustrade il est facile de fixer provisoirment ces soleilheurs grâce à leur monture articulée réglable.

On peut ici lire l'heure indifféremment sur l'un ou l'autre modèle , car on est en milieu de journée.

2 octogonaux sur façade voisine du Sud 2006.04

2006.04

Octogonal Caroline sans cadre 2006.03

2006.03

Il est moins fragile aux intempéries, car le cadre en bois verni y résistait mal. Et il plait aussi bien.

Soleilheur lampadaire, détail 2006.02b

2006.02b

Soleilheur barque, lampadaire 2006.02a

2006.02a

Panoramique "barque" présentable, pour terrasse par exemple.

Cylindrique centré, "sablier", 2005.09b, utilisé comme table

2005.09b

Le cylindre est posé sur une table basse ronde à 3 pieds réglables en hauteur, pour assurer l'horizontalité.

Exemple de basculement en enseigne 2005.09a

2005.09a

Le soleilheur "Caroline" (nom que je choisis pour désigner les exemplaires imprimés par sérigraphie, voir 2003.10) a pu être fixé sur la façade Nord-Ouest du magasin de motos de David (son père), presque perpendiculairement au mur, comme une enseigne.

Ce soleilheur remplace celui qui avait été posé sur la même façade (voir 1995.06') avec un basculement zéro. Il faut remarquer que cet ancien ne marquait l'heure qu'à partir de 16h, alors que celui-ci la marque dès 15h. C'est parce qu'il recueille le soleil plus tôt que le plan-même de la façade, à laquelle s'appliquait l'ancien.

Barque lampadaire, détail 2005.08b

2005.08b

La version "barque" en "lampadaire" 2005.08a

2005.08a

2 soleilheurs "jumelés" 2005.08

2005.08

Jumaux, ou plutôt complémentaires.

Si ces 2 soleilheurs, tracés pour + 45° Ouest et - 45° Est, sont fixés sur un seul poteau de section carrée, ils forment un ensemble qui pourrait remplacer un soleilheur panoramique, c'est-à dire donner l'heure toute la journée. Il existe en outre au milieu de la journée une plage horaire où la lecture peut se faire sur l'un ou l'autre indifféremment.

Exemple sur une maison 2005.07a

2005.07a

Octogonal pour le matin, - 45° Est 2005.07

2005.07

Ce modèle a été installé sur l'autre façade de la mison de Pirey, éclairée le matin.

Support orientable 2005.05 pour basculement de - 90° à + 90°

2005.05

Les versions cube et barque 2, 2005.04b, comparaison

2005.04b

Les versions cube et barque 1, 2005.04a, comparaison

2005.04a

Transformation du cube en "barque" 2005.03b

2005.03b

Les 2 versions pour l'équateur 2005.03a, comparaison

2005.03a

La "façade" est coupée aux coins pour se ramener à un octogone, familier. Elle semble plus utilisable de loin que le cube, dont le tracé est partiellement masqué par le plan Est. Par contre le cube donne intégralement le tracé Ouest complet.

Cube universel pour Besançon 2 2005.03(4)

2005.03(4)

Complément d'information.

Façade pour l'équateur, fin 2004.12e

2004.12e

Façade pour l'équateur, suite 2004.12d

2004.12d

C'est un détail de la façon possible d'assurer l'inclinaison de 45°.

Version façade pour l'équateur 2004.12c

2004.12c

Pour être "de façade" à l'équateur, il faut inclinér le plan à 45°, comme pour le cube, et utiliser le tracé plein-sud.

Cube universel pour l'équateur 2004.12b

2004.12b

Le tracé limite pour l'équateur étant parfaitement contenu dans le cube, il est évident que pour toutes les latitudes intermédiaires, les tracés y seront aussi contenus.

Toutefois, pour les latitudes plus élevées que Besançon, les extrêmités de la journée, déjà à peine rognées à Besançon, le seront de plus en plus en "montant". Donc on dira que ce cube est préférentiellement adapté aux pays chauds (donc ensoleillés !).

Cube universel pour Besançon 2004.12

2004.12

Pourquoi universel ?

Parce que ce même cube, équipé de tracés différents, fonctionnera dans le monde entier, jusqu'à l'équateur (voir le suivant). En effet la face diagonale inclinée à 45° peut recevoir le soleil même s'il est très vertical (au zénith même), et en même temps l'ombre de la pointe peut être vue horizontalement, de loin éventuellement.

Soleilheur à Pirey pour l'après-midi 2004.03a

2004.03a

Et c'est ce modèle qui sera vendu, parfois. Il y en a encore en magasin.

Support pour ajuster la déclinaison 2004.03

2004.03

L'une des façades à équiper avec ce soleilheur conçu pour 45° avait une déclinaison de 38°. Le support est réglé pour la différence, un "basculement" de - 7°.

Sérigraphie en cours (3) 2004.02c

2004.02c

Autre étape encore.

Sérigraphie en cours (2) 2004.02b

2004.02b

Une autre étape.

Sérigraphie en cours (1) 2004.02a

2004.02a

Une des étapes

Octogonal petit, relooké par Caroline 2003.10

2003.10

J'avais 2 commandes de soleilheurs petits pour des déclinaisons voisines de 45°. Ce fut l'occasion de lancer une fabrication en petite série par sérigraphie. Ma petite-fille Caroline, étudiante en décoration, m'a conseillée pour optimiser la présentation du modèle à imprimer, que j'ai réalisé comme d'habitude avec mes papiers imprimés, découpés et assemblés. Elle présente ici la maquette approuvée, que le sérigraphe reproduira intégralement. L'encadrement sera facultatif.

cyl. centré, sem. sép. sablier 2003.09 translucide

2003.09

Je me suis avisée que le vide que laisse le tracé d'un semestre sur le cylindre transparent, peut être occupé par le tracé de l'autre semestre, disposé à l'envers. On passe alors de l'un à l'autre en retournant le cylindre tête-bêche, comme un sablier. Je vais poursuivre l'idée.

Cyl. demi-cercle sem.sép. 2003.08 et 2005.05 translucide, miroir

2005.05

Lecture intérieure

2003.08

Lecture extérieure

On change de semestre en retournant l'ensemble sur l'autre base, comme un sablier, après avoir enlevé le chapeau chinois trasparent qui le protège de la pluie (il tient avec un peu de patafix...).

C'est une adaptation translucide du modèle 2001.08b'. Ici la lecture est extérieure, mais elle peut rester intérieure, et dans ce cas fonctionner comme ce dernier.
