Cylindrique demi-cercle sous table-vitrine

2010.05

Le modèle pour lampadaire (2007.04c) habillé de couleurs trainait dans mon sous-sol, lorsque, par un jour ensoleillé de mai, j'eus la fantaisie de l'installer sur le support fixe de mon jardin, puis d'essayer de le protéger par la table-vitrine existante : elle le recouvrait parfaitement, juste à la bonne hauteur.

Je l'ai laissé ainsi toute la saison chaude, jusqu'en octobre, donnant l'heure aux baigneurs de la piscine ; et malgré les intempéries inévitables, le soleilheur s'est trouvé protégé complètement et n'a souffert d'aucune dégradation.

Ce fut un bon test qui me décide à investir dans les soleilheurs "de jardin", sur support d'horizontalité ajustable, et sous table-vitrine indépendante, de hauteur utilisable en table (soit 70 cm), et d'horizontalité quelconque comme une simple table de jardin posée sur le sol. J'avais déjà découvert cet avantage (2006.09a) mais c'était sur une véranda et je ne l'avais pas expérimenté dehors et si longtemps.

Ce modèle s'utilise exclusivement en lecture extérieure, ce qui est adapté aux baigneurs à distance (mais d'autres modèles peuvent fournir en plus la lecture intérieure, de proximité).

Remarque.

Ce modèle est resté toute l'année en position "premier semestre" car l'oeilleton du 2e semestre n'était pas prévu au départ: la structure avait été conçue pour une version "miroir" (2003.09), puis adaptée à une version tourniquet de hauteur augmentée pour l'utiliser en lampadaire (2007a et c), le 2e oeilleton n'ayant jamais été réalisé.

A la faveur de cette imperfection, j'ai pu constater que la lecture de l'heure était tout aussi correcte que si j'avais utilisé la position 2e semestre, grâce à la possibilité pour les soleilheurs panoramiques de mise à l'heure immédiate à volonté, donc de retoucher au besoin par une légère rotation un décalage éventuel, de très loin en loin. La seule inexactitude est que les dates écrites ne sont pas celles du 2e semestre, mais on peut s'en passer très bien, le sachant.

Donc pour les modèles qui nécessitent 2 structures, une par semestre , c'est-à-dire essentiellement les cylindriques centrés non-sablier (verres à heure, bouteilles d'heure, pichets), je peux mentionner que la possession d'un seul des semestres est valable.

OPTO. La Saga des Soleilheurs 2009.10

2009.10

En remplissant un formulaire pour mettre à jour l'annuaire des Anciens de l'Ecole Supérieure d'Optique (SupOptique), j'ai mentionné le nom de ce blog http://www.soleilheur.blogspot.com/.

La rédactrice en chef de la revue OPTO, ayant consulté le blog, m'a invitée à rédiger un article sur les soleilheurs pour cette revue. Je m'y suis mise, en plusieurs étapes.

Avec l'accord de la direction de la revue, je reproduis ici les 13 pages de l'article paru sur 3 numéros (sept-oct 2009, mars 2010, juin 2010).

En exergue, c'est une photo prise, lorsque j'ai reçu le premier numéro édité, par une de mes petites-filles chez ses parents qui ont ce soleilheur depuis 1994.

Les 4 ou 5 pages de chaque numéro sont rassemblées en un album, donc il y a 3 albums que j'ai nommés Opto 1, Opto 2 et Opto 3.
Dans cette revue, la couleur n'existe que pour les pages de couverture. Au total, 3 pages seulement ont permis d'excellentes reproductions des photos (première et quatrième pour Opto 1, cinquième pour Opto 3). Les autres pages, à l'intérieur de la revue, sont en noir et blanc ou nuances de gris.
Pour consulter et lire confortablement chaque album, il faut , en cliquant sur la photo apparente de l' album choisi, utiliser la fonction loupe en suivant les instructions affichées. Il est intéressant d'agrandir au maximum pour profiter de la finesse d'impression des pages scannées.

Nouméa (Nouvelle Calédonie) 2010.05c, boîte de chocolats

2010.05c

Bénédicte, une amie qui habite en Nouvelle Calédonie, est de passage chez moi au cours d'un séjour en France pour une tournée de parents et amis.

Je lui ai concocté un petit soleilheur transportable (comme pour Marc à La Réunion).

Elle m'a informée que le décalage horaire est 10 heures en hiver et 9 heures en été, par rapport à la France. Cela me renseigne sur la numérotation à décider, et je la chargerai de le vérifier lorsqu'elle sera retournée chez elle.

Le modèle aurait pu être aussi simple que celui de Marc : seulement 3 plans, horizontal, vertical est et vertical ouest, car la latitude de Nouméa est pratiquement celle de La Réunion ; mais il m'aurait fallu une boîte rectangulaire, que je n'ai pas en réserve. Je n'ai que des boîtes carrées, et j'en ai tiré parti en remplaçant une partie horizontale par un 4e plan, incliné à 45° sur l'horizontal, déjà envisagé dans le cas de soleilheurs pour les pays tropicaux. Je rappelle qu'un plan vertical (comme pour la boîte de Besançon) est exclu justement dans le cas des pays tropicaux, où le soleil est souvent voisin du zénith.

Ci-dessous je donne la manière dont je construis les épures d'un tel soleilheur.

Besançon, panoramique 4 plans 2010.04, boîte de chocolats

2010.04

Avec une autre boite de chocolat vide que j'avais, j'ai eu envie de faire un panoramique horizontal pour Besançon, comme pour La Réunion.

Dans un premier temps, la boîte, carrée, contenait un seul semestre (comme fig 2002.06) ; pour le 2e, il fallait soit une 2e boîte, soit équiper son couvercle, mais celui-ci a une dimension légèrement différente et ce n'était plus si simple.

J'ai alors repensé à "mon premier soleilheur", pour lequel j'avais tiré parti de la droite d'équinoxe en y pliant à la verticale le plan horizontal recevant l'automne-hiver : le volume devient beaucoup plus ramassé et permet de gagner de la place.

Il se trouve que la ligne d'équinoxe est exactememnt à la moitié de la surface horizontale de la boîte, donc les deux semestres s'y logent élégamment dans le fond.

L'heure légale à La Réunion 2010.05, a

2010.05

J'ai demandé à Marc, à La Réunion, de mettre en place son soleilheur et de prendre une photo "en vrai", à une heure entière si possible. Il était 14h à sa montre le 10 mai, mais la date lue aurait été trop fausse à son avis, alors il a décidé d'un compromis et m'a envoyé la photo ci-dessus (entre autres).

2010.05a

Perplexe et intriguée au premier abord, je l'ai imprimée, j'ai tracé un cercle, ayant pour centre le pied de la colonne pointue (qui est une vis à bois, vous l'avez reconnue) et pour rayon la longueur de son ombre (qui reste constante lorsqu'on tourne le boîtier sur le plan de la table). Et j'ai découvert l'erreur !

Le point d'intersection avec la ligne horaire 14h donne pour date le 1er avril environ ; par contre, avec la ligne horaire 13h, il donne environ le 10 mai, qui est la bonne date.

Il y a donc un écart d'une unité dans la suite des numéros d'heures. J'avais pourtant réfléchi en dessinant les chiffres, et supposé que l'heure légale là-bas (où il n'y a pas de changement d'heure d'été) était celle du méridien du lieu (0).

Et non ! C'est (+1) comme en France l'heure légale d'hiver, et la preuve : il y a 3 heures de décalage en hiver lorsque nous nous téléphonons.

Je reproduis la carte des fuseaux horaires légaux, qui figure sur une mappemonde : ils sont très "tordus" pour tenir compte des frontières des pays. Cette carte permet de connaître l'heure légale partout dans le monde.

On compte bien 3 fuseaux horaires légaux entre la France et La Réunion.

Panor. plan horizontal pour La Réunion 2010.01

2010.01

L'un de mes fils est à l'île de La Réunion. Je l'ai muni d'un soleilheur panoramique pour ce lieu. J'ai pris cette photo (de simulation) à Besançon avant qu'il le mette dans ses bagages.

J'avais d'abord envisagé un cylindrique horizontal (comme pour Yaoundé, Caméroun, où il n'est pas allé, finalement) ; mais les éléments cylindriques auraient été plus allongés donc plus encombrants, et je n'en disposais pas.

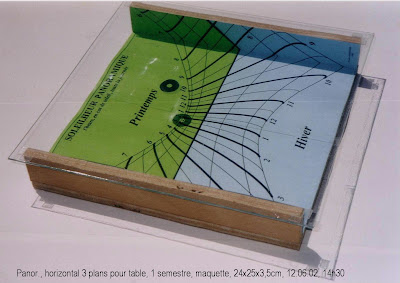

J'ai alors pensé à une autre structure horizontale, plus simple : le "plan horizontal", mentionné pour Besançon (2002.06), où je présentais le premier semestre seul, que je reproduis ci-dessous.

J'ai avisé dans mes réserves une boite de chocolats vide et propre. Je l'ai équipée des deux semestres pour La Réunion.
